標準納まり図

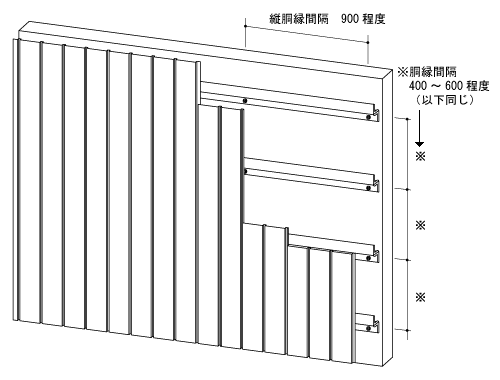

外壁納まり図
１.下地作り
- 胴縁は、400～600mmの間隔で組んで下さい。
２.割付
- 各スパンドレルの働き巾で割付けと墨出しをおこなって下さい。
- デザイン・材料のロスを考慮のうえ、水切接続の位置を決定して下さい。
３.水切接続に取付
- 水切接続は水平に取付け、スパンドレル本体との間隔の隙間を5mm程度設けて下さい。
４.防水について
- スパンドレルでの完全な防水は出来ませんので、必ず耐水コンパネか防水シートを張ってからスパン張りを行なって下さい。

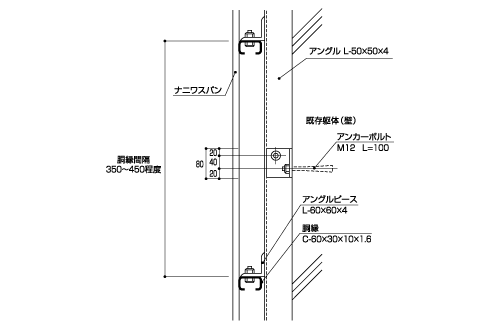

壁（コンクリート壁）納まり図

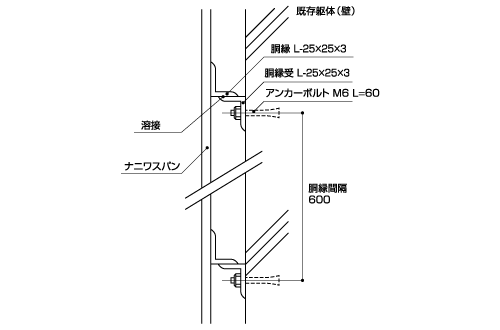

■低層建物の場合
スパンドレルの納まりについては、F・KE・K型についてほぼ同様です。
細部の見切り部材等については、各タイプにおける部材番号をご確認下さい。

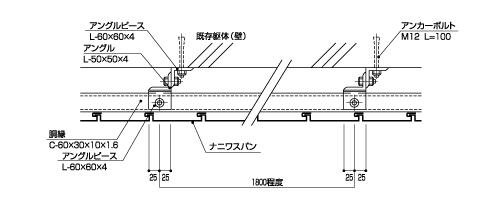

■高層建物の場合
標準納まり図2

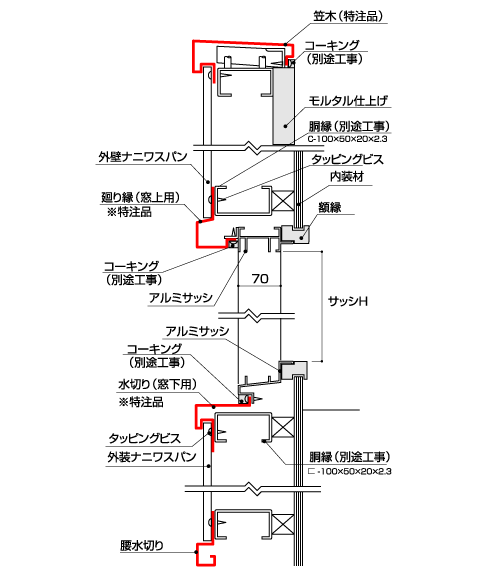

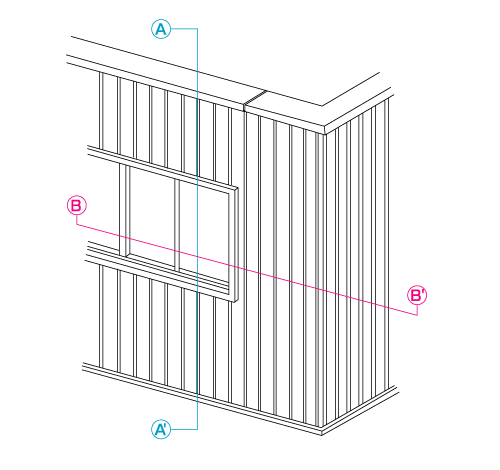

窓廻り/出・入隅納まり図
（ご注意）外壁等で雨水が入ると問題がある場合、必ず耐水コンパネか防水シートを貼ってからスパン貼りをして下さい。
A-A'断面図

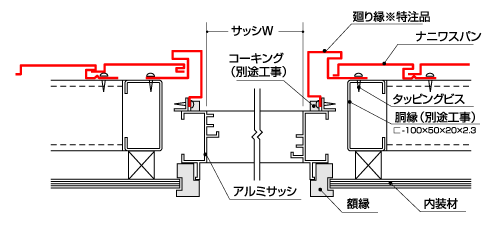

B-B'断面図

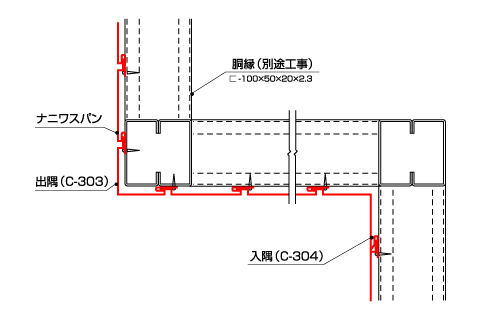

平面図（出隅・入隅）
K型については、K-303、K-304を適用します。
横張用入隅 （C-300）
K型については、K-300を適用します。
横張用入隅（C-301）
K型については、K-301を適用します。
標準納まり図3

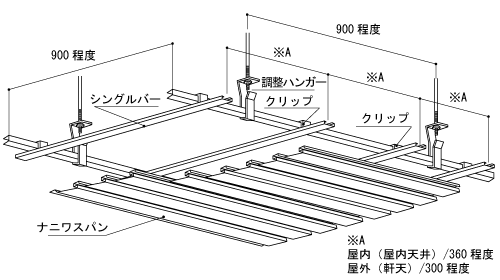

天井納まり例
１.下地作り
- 屋内天井の場合は360mm程度の間隔に組んで下さい。
- 軒天の場合は300mm程度の間隔に組んで下さい。
２.割付
- 各スパンドレルの働き巾で割付けと墨出しを行なって下さい。
３.廻り縁、H型接続の取付
- 廻り縁を野縁または壁面に取り付ける。
- H型接続は長さ方向の接続に対して使用して下さい。
施工部位別の天井地下材の種類と地下間隔
（国土交通省大臣官房長官庁営繕部監修 建築工事共通仕様書による）
施工部位屋内天井
P（野縁ピッチ）360程度
野縁19型（25×19×0.5）
クリップ板厚0.6以上
野縁受38×12×1.2
野縁受け ハンガー 板厚20以上
施工部位軒天
P（野縁ピッチ）300程度
野縁25型（25×25×0.5）
クリップ板厚0.8以上
野縁受38×12×1.6
野縁受け ハンガー 板厚20以上
| 施工部位 | P（野縁ピッチ） | 野縁 | クリップ板厚 | 野縁受 | 野縁受け ハンガー 板厚 |
|---|---|---|---|---|---|
| 屋内天井 | 360程度 | 19型 （25×19×0.5） |
0.6以上 | 38×12×1.2 | 20以上 |
| 軒天 | 300程度 | 25型 （25×25×0.5） |
0.8以上 | 38×12×1.6 |
天井・軒天納まり図

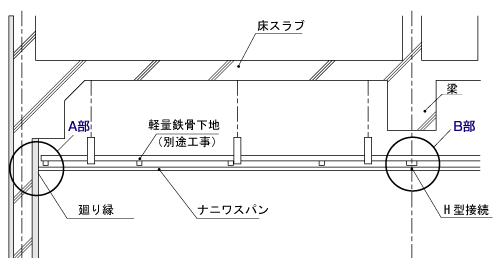

天井納まり図

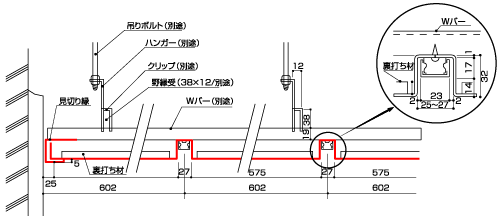

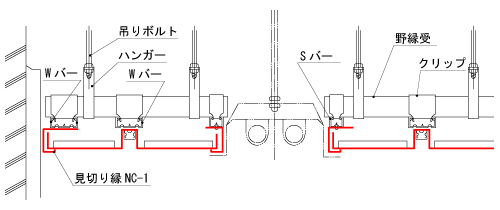

天井・軒天断面図
標準納まり図4
壁・天井納まり図

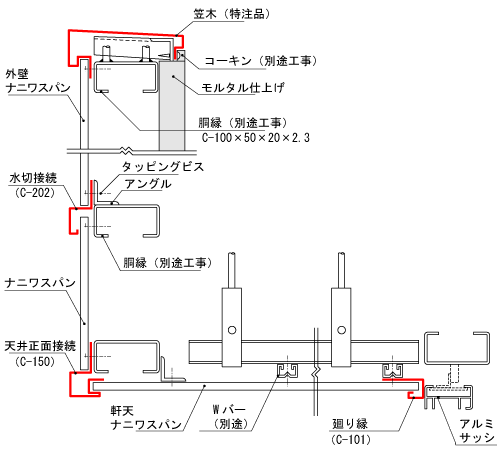

縦断面図（笠木・接続・水切・軒天）
天井部納まり
軒天井コーナー部納まり
標準納まり図5
廻り縁アール加工納まり図
外壁・軒天外観図
天上伏図

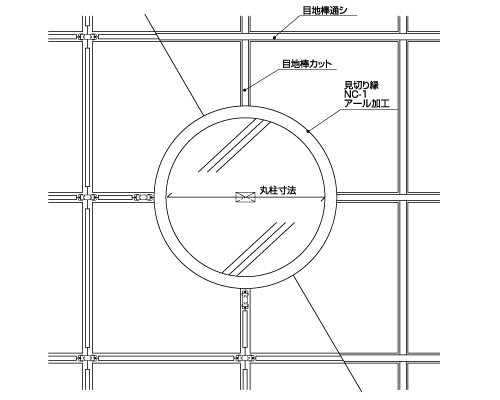

丸柱取合い天上伏図
アーチ型天上断面図

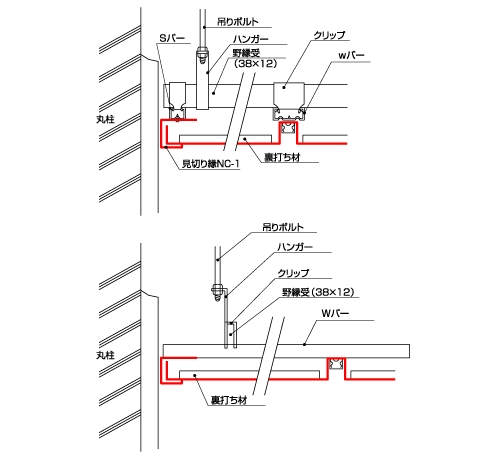

丸柱取合い断面図
断面図

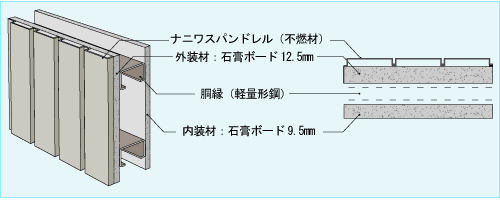

防火構造
防火構造について
不燃外装材ご使用の際の告示仕様は、下図の通りです。
標準納まり図6

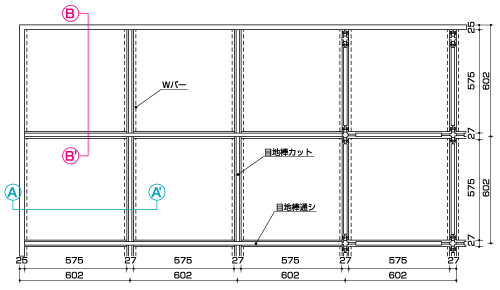

パネル割付図

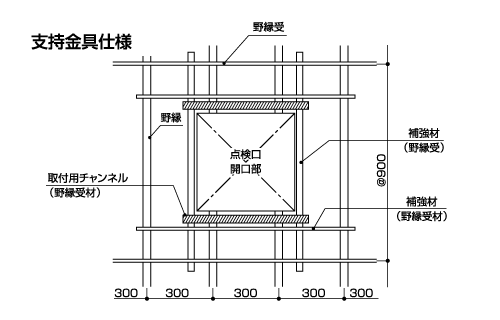

●天井材の開口

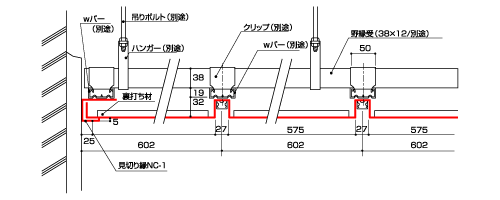

断面図A-A'
断面図B-B'
壁との取りあい

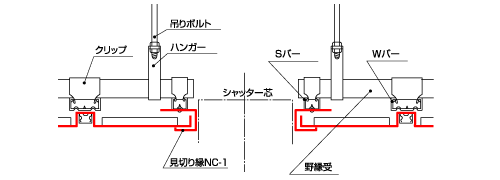

シャッター納まり

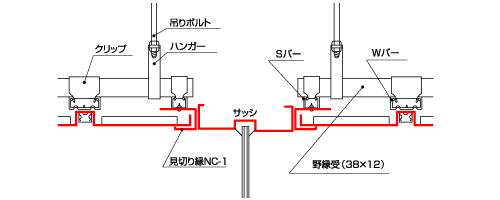

サッシ納まり

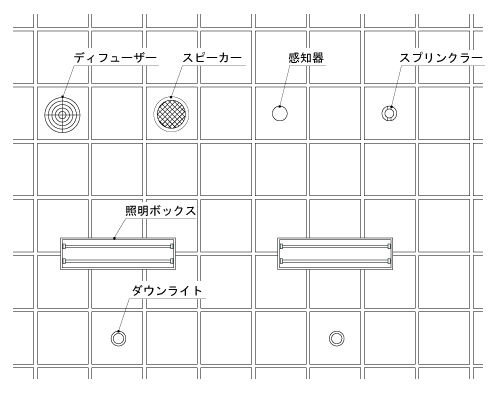

設備品納まり図
パネル方式
■パーシャルパネル点検口（伏図）
照明ボックス
照明ボックス
点検口納まり図
パーシャルパネル点検口

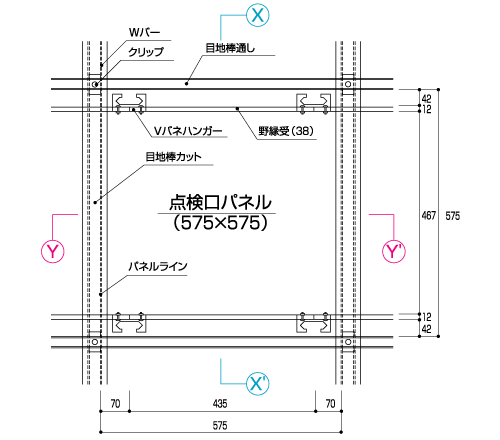

■パーシャルパネル点検口（伏図）

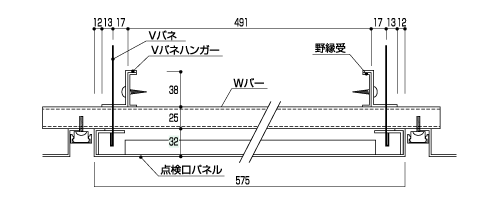

X-X'詳細図
Y-Y'詳細図

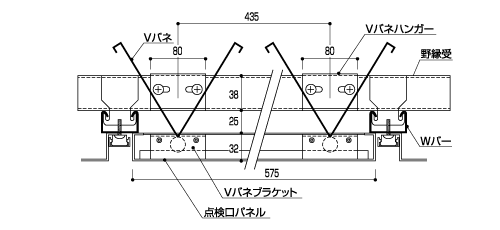

点検口パネル取付方法
１．パネル本体にVバネ4ヶを差し込んで下さい。
２．野縁受（C-38）にVバネハンガーを位置決めし、取り付けて下さい。
３．パネルの側面より手を差し込み、VバネをVバネハンガーに引掛け、本体を下から押し上げ取り付けて下さい。
４．最後に目地棒カット分を取り付けて下さい。
●天井材切欠寸法表
※天井材切欠寸法は正確にお願いします。
| 呼称 | 天井材開口寸法 Ｗ×Ｈ(mm) |
天井材切断寸法 Ｗ×Ｈ(mm) |
|---|---|---|
| RP-303 | 303×303 | 269×269 |
| RP-454 | 454×454 | 420×420 |
| RP-606 | 606×606 | 572×572 |
●天井材の開口
