アルミスパンドレル

スパンドレル製品

アルミ素材に定番色(人気色)をカラーコーティングしたスパンドレルです。

ビル・マンション・公共施設などのエントランス部分や駅舎・地下街などの通路の天井材としてご利用頂いています。 スチール(鋼板)と比べ重さが約1/3と軽量なため、万が一落下した際のリスクが軽減されます。 また、定番色以外で木目調のバリエーションも充実してます。

カラーアルミスパンドレル AF105タイプ(t=0.6)

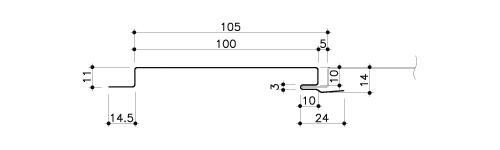

AF105タイプ/AF105 (目地あり)

働き巾105mm AF105型 t=0.6mm

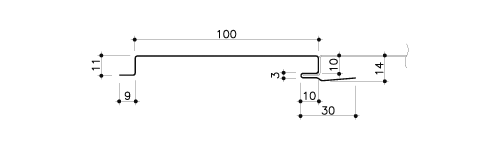

AF105タイプ/AF100 (目地無)

働き巾100mm AF100型 t=0.6mm

PDFファイル / 102KB PDFダウンロード

カラーアルミスパンドレル KE15型タイプ

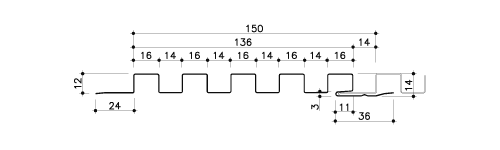

KE15型タイプ/KE15型

働き巾150mm KE15型 t=0.6mm

■KE15型用ケミカル面戸もご用意できます。

PDFファイル / 49KB PDFダウンロード

グッドデザインひょうご選定商品

カラーアルミスパンドレル AF105タイプ(t=0.8/1.0)

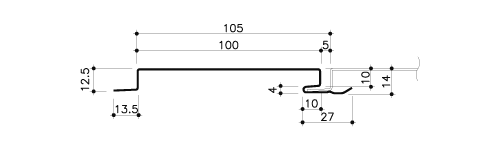

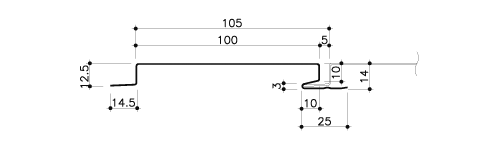

AF105タイプ/AF105型 t=0.8mm

働き巾105mm AF105型 t=0.8mm

AF105タイプ/AF105型 t=1.0mm

働き巾105mm AF105型 t=1.0mm

AF105タイプ/AF100型 t=0.8mm

働き巾105mm AF100型 t=0.8mm

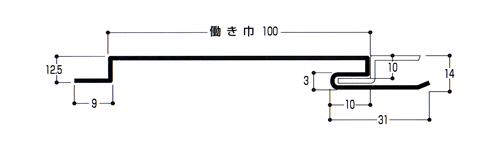

AF105タイプ/AF100型 t=1.0mm

働き巾105mm AF100型 t=1.0mm

PDFファイル / 193KB PDFダウンロード

カラーアルミスパンドレル K型タイプ

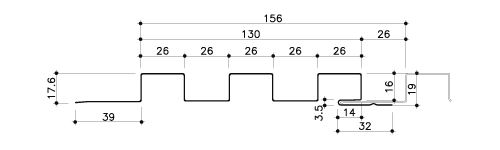

K型タイプ/K型(働き巾156mm)

働き巾156mm K型 t=0.6mm

■K型用ケミカル面戸もご用意できます。

K型タイプ/K型(働き巾160mm) [受注生産品]

働き巾160mm K型 t=1.0mm

■K型用ケミカル面戸もあります。

PDFファイル / 193KB PDFダウンロード

カラーアルミスパンドレル 155タイプ

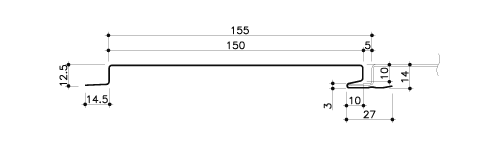

155タイプ/155F (目地あり)

働き巾155mm F型 t=0.8mm

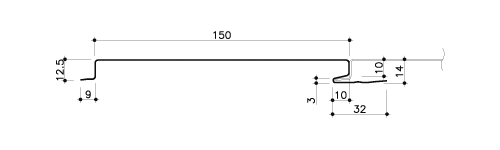

155タイプ/150F (目地無)

働き巾150mm F型 t=0.8mm

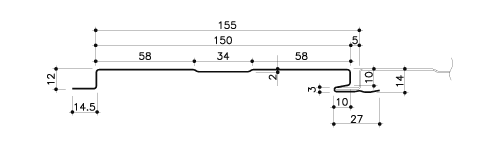

155タイプ/155R (R型)

働き巾155mm R型 t=0.8mm

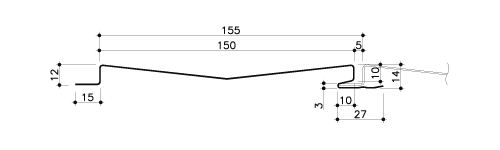

155タイプ/155M (M型)

働き巾155mm M型 t=0.8mm

PDFファイル / 291KB PDFダウンロード

カラーアルミスパンドレル 235タイプ

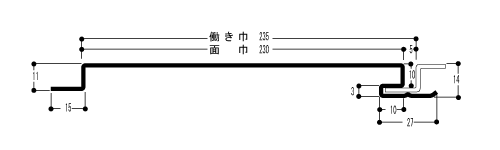

235タイプ/235F (目地あり)[受注生産品]

働き巾235mm F型 t=1.0mm

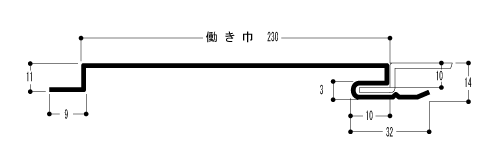

235タイプ/230F (目地無)[受注生産品]

働き巾230mm F型 t=1.0mm

カラーアルミスパンドレル オーダータイプ

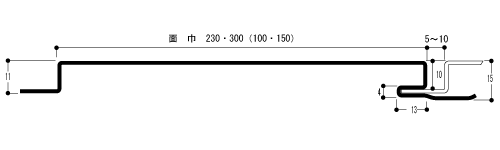

オーダースパンドレル [受注生産]

F型 t=1.0mm

施工物件にあわせ、各タイプのスパンドレルを受注生産いたします。
なお、発注いただくタイプにより、各部分の寸法が変わってまいりますので、詳しくは担当者までお問い合せ下さい。

カラーアルミ 断熱スパンドレル

冷暖房効果を高める断熱スパンドレルです。 浴室や温水プール、駅舎などにご利用頂いています。 結露防止・防錆・防振効果に優れたソフトロンを貼付したタイプと、断熱効果に優れたグラスウールタイプを取り揃えています。

AF105型 / 155F型

AF105型 働き巾105mm 板厚0.6mm

155F型 働き巾150mm 板厚0.8mm

カラーアルミ パンチングスパンドレル

吸音効果をもつパンチングスパンドレルは、スパンドレルに規則正しい孔を開けた製品です。 孔なしのものと比べ、音の跳ね返りを防止する効果があります。 音楽ホールなどの音響施設の天井材・壁材、地下鉄などの駅舎の天井材にご利用頂いております。 また、孔の形状は丸穴・長穴などバリエーションに富み、装飾性も向上します。

AF105型 長穴タイプ

AF105型 長穴タイプ:働き巾105mm 板厚0.6 / 0.8 mm


AF105型 丸穴タイプA

AF105型 丸穴タイプA:働き巾105mm 板厚0.6 / 0.8 mm


AF105型 / 155F型 丸穴タイプB

AF105型 丸穴タイプB:働き巾105mm 板厚0.6 / 0.8mm

155F型 丸穴タイプB:働き巾150mm 板厚0.8mm 開口率3.7%

R(アール) スパンドレル

R(アール)形状のスパンドレルです。 駅舎や庁舎などの公共施設の天井材、店舗の軒天井材としてご利用いただいております。 アールの形状にすることで、天井空間に窮屈さを感じさせない広がり(開放感)を持たせます。 また、意匠性が高いため空間デザインの幅が広がります。(波型・曲線美) アルミ材のロールフォーミング・押出の両方からお選びいただけます。

AF 105F

t=1.0mm

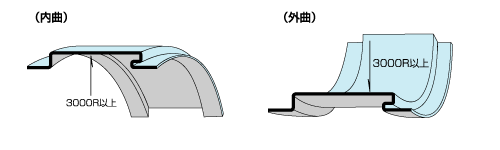

NC 155F

t=1.0mm

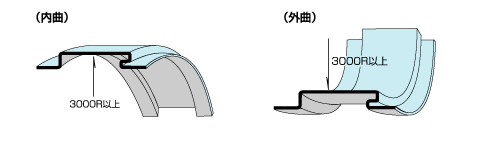

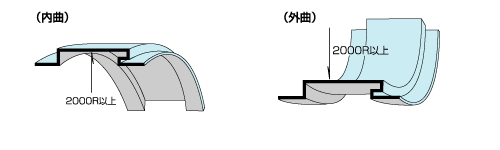

NO-F100

t=1.0mm

PDFファイル / 168KB PDFダウンロード

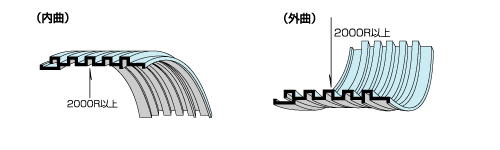

NO-K10

t=1.0mm

PDFファイル / 172KB PDFダウンロード

リングフォーマー

様々な曲線形状、R(アール)形状に対応できる「リングフォーマー」はアルミ押出材で出来たスパンドレルの付属品です。 柱周り・パラペットなどの曲面に掛かる部分にスパンドレルを使用する際に、ムダなく、美しく収まります。

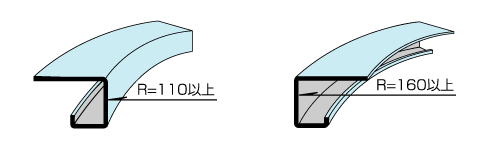

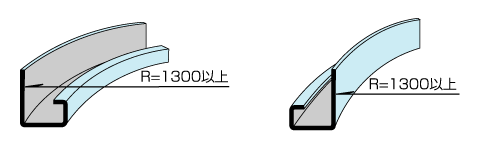

NC 101

(外曲)天井柱回り
(内曲)軒天入隅・円形天井

R=200未満は1/2円となります

(横内曲)アーチ型天井用
(横外曲)柱壁回り パラペット横張用



※有効円弧はL=3,700迄です

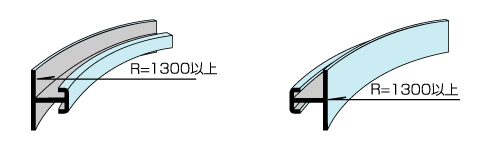

NC 200

アーチ型天井接続
パラペット横張接続

※有効円弧はL=3,700迄です

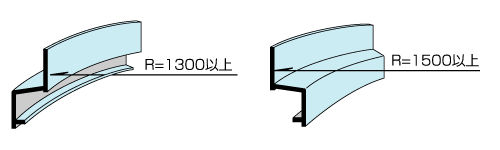

NC 202

出窓上部 柱回り水切
円型ホール水切

※有効円弧はL=3,700迄です

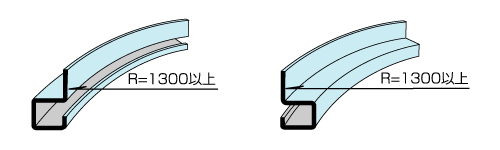

NC 250

出窓上部 パラペット軒天
円型ホール内壁

※有効円弧はL=3,700迄です

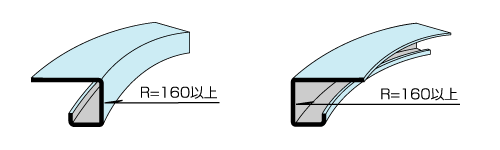

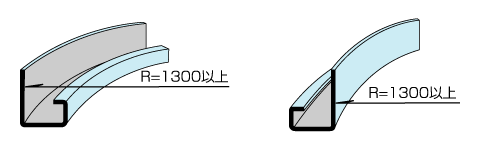

K型 K101

(外曲)天井柱回り
(内曲)軒天入隅・円形天井

R=200未満は1/2円となります

(横内曲)アーチ型天井用
(横外曲)柱壁回り パラペット横張用



※有効円弧はL=3,700迄です
